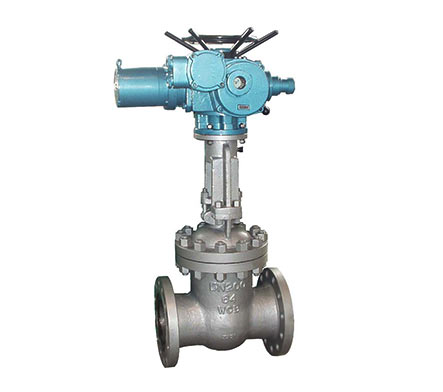

Z940H、Z941H電動閘閥
產品概述
Z940、Z941電動閘閥主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有:手動、齒輪傳動、電動、氣動等。
結構與特點
1、選材考究,符合國內外相關標準,材料的全面質量高。
2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。
產品標準
1、設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭尺寸按JB/T 79-94
4、閥門檢查和試驗按GB13927
性能規范
型號 | 公稱壓力 (MPa) | 實驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度(水)(Mpa) | 密封(水)空氣 | 低壓密封空氣(Mpa) | ||||
Z4IH-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
硝酸類 | ||||||
ACETICACID | ||||||
醋酸類 | ||||||
NITRICACID | ||||||
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
主要零件材質
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨Graphite |
墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 Graphite+304 |
壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
電裝型號規格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | 電裝型號 | L1 | H | DO |
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | DZW10 | 590 | 595 | 365 |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | DZW10 | 590 | 653 | 365 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | DZW10 | 590 | 665 | 365 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | DZW15 | 590 | 725 | 365 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | DZW20 | 590 | 787 | 365 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | DZW20 | 590 | 934 | 365 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | DZW20 | 590 | 955 | 365 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | DZW30 | 590 | 1105 | 365 | |
250 | 450 | 405 | 335 | 320 | 30 | 12-Φ25 | DZW30 | 810 | 1343 | 470 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | DZW45 | 810 | 1516 | 470 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | DZW90 | 810 | 1678 | 470 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | DZW120 | 830 | 1849 | 550 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | DZW120 | 830 | 1937 | 550 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | DZW180 | 830 | 2234 | 550 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | DZW250 | 870 | 2432 | 320 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | DZW250 | 870 | 2489 | 320 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | DZW350 | 1170 | 2643 | 570 | |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | DZW500 | 1170 | 2935 | 570 | |
1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-Φ18 | DZW500 | 1170 | 3410 | 570 |
電裝型號規格主要尺寸 PN2.5MPa
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | 電裝型號 | L1 | h | D0 |
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I | 40 | 200 | 145 | 110 | 85 | 15 | 4-Φ18 | DZW10 | 590 | 595 | 365 |
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | DZW10 | 590 | 653 | 365 | |
65 | 265 | 180 | 145 | 120 | 22 | 8-Φ18 | DZW10 | 590 | 665 | 365 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | DZW15 | 590 | 725 | 365 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | DZW20 | 590 | 787 | 365 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | DZW20 | 590 | 902 | 365 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | DZW20 | 590 | 955 | 365 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | DZW30 | 810 | 1105 | 470 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | DZW30 | 810 | 1343 | 470 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | DZW60 | 810 | 1516 | 470 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | DZW90 | 830 | 1678 | 550 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | DZW120 | 830 | 1849 | 550 | |
450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | DZW120 | 830 | 1937 | 550 | |
500 | 700 | 730 | 660 | 640 | 52 | 20-Φ41 | DZW180 | 870 | 2234 | 320 | |
600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | DZW250 | 870 | 2432 | 320 | |
700 | 900 | 955 | 875 | 815 | 60 | 24-Φ48 | DZW500 | 870 | 2489 | 320 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ48 | DZW500 | 1170 | 2643 | 570 | |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | DZW800 | 1170 | 2935 | 570 | |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | DZW800 | 1170 | 3410 | 570 |
電裝型號規格主要尺寸PN4.0 MPa-6.4MPa
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | 電裝型號 | L1 | H | D0 |
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | DZW10 | 590 | 630 | 365 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | DZW10 | 590 | 691 | 365 | |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | DZW10 | 590 | 711 | 365 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | DZW15 | 590 | 775 | 365 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | DZW20 | 590 | 871 | 365, | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | DZW20 | 590 | 948 | 365 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | DZW30 | 810 | 1028 | 470 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | DZW30 | 810 | 1325 | 470 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | DZW45 | 810 | 1401 | 470 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | DZW60 | 830 | 1653 | 550 | |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | DZW90 | 830 | 1791 | 550 | |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | DZW120 | 870 | 2092 | 320 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-Φ48 | DZW250 | 870 | 2465 | 320 | |
600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-Φ54 | DZW350 | 1170 | - | 570 | |
700 | 1450 | 995 | 900 | 835 | 768 | 68 | 24-Φ54 | DZW500 | 1170 | - | 570 | |
800 | 1650 | 1135 | 1030 | 960 | 876 | 76 | 24-Φ58 | DZW800 | 1060 | - | 500 | |
6.4MPa | 40 | 240 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | DZW10 | 590 | 665 | 365 |
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 64 64P 64R 64I | 50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | DZW10 | 590 | 790 | 365 |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | DZW10 | 590 | 840 | 365 | |
80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | DZW20 | 590 | 890 | 365 | |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | DZW20 | 590 | 1020 | 365 | |
125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | DZW30 | 590 | 1100 | 365 | |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | DZW30 | 810 | 1290 | 470 | |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | DZW60 | 810 | 1470 | 470 | |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-Φ41 | DZW90 | 830 | 1500 | 550 | |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-Φ41 | DZW90 | 830 | 1820 | 550 | |
350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-Φ41 | DZW120 | 8701 | 2216 | 320 | |
400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-Φ48 | DZW180 | 870 | 2838 | 320 | |
500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-Φ54 | DZW250 | 1170 | 3320 | 570 |
