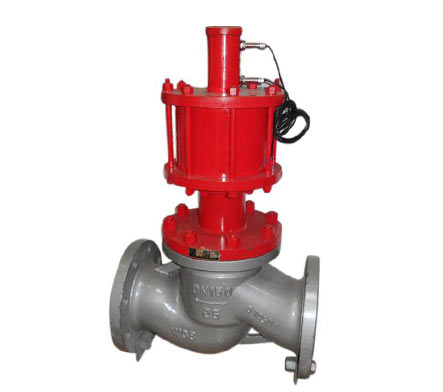

J741W液動截止閥
產品概述
截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì)。適用的壓力、溫度范圍很大、小口徑的管道。
主要優點
結構簡單,制造與維修都比較方便;密封面不易磨損、擦傷,密封性較好,壽命較長;啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。
基本參數
設計制造:API602/API6D
結構長度:ANSI B16.10
法蘭端尺寸:ANSI B16.5(RF)
對焊端尺寸:ANSI B16.25
承插端尺寸:ANSI B16.11
閥門的檢驗和試驗:API598
結構特點
1、靈活可靠的氣動一手動轉換機構。裝在氣缸蓋上部的氣動/手動轉換機構,在截止閥開啟和關閉過程的任體何位置上,都可十分方便地轉動操作手柄,直接地進行由氣動至手動或由手動至氣動的操作方式的轉換,轉換操作手柄采用定位銷式自鎖設計、手柄定位后,可靠鎮定。
2、由電磁閥及其控制電路或供風系統以生故障時,不需其他輔助工具,即可迅速轉換成手動操作狀態,保證線路正常運行,避免事故發生。
3、在新建工程的自控系統未完成之前,本系列截止閥可以可靠地作為手動截止閥使用,動作時靈活輕快。本閥門按順時針?lè)较蛐D(zhuǎn)手輪時,閥瓣下降切斷通道,即為關閉,逆時針轉時則為開啟。
4、本閥可分為氣動雙作用式和氣動常開式及氣動常閉式。
5、工作介質應由閥瓣下面往上流(氣動的與之相反)
6、本閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息。因此,使用本閥可以實現遠距離控制,集中控制和自動控制。
7、本閥的氣缸選用無縫鋼管制造,內表面鍍以耐腐性硬鉻,并經拋光處理,具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。
8、氣缸中的密封圈采用丁腈橡膠。形密封圈,密封性能可靠,維修時更換方便。
保管、安裝、使用和維護注意事項
1、本閥應存放在干燥的倉庫內,閥的通路兩端必須用蓋板堵塞。
2、如長期存放時應作定期檢查,更換防銹油,并消除表面上的污垢和鐵銹。
3、安裝前必須仔細核對本閥的標志是否符合使用要求,核對后進行消除污垢、泥沙的鐵銹等。
4、本閥可安裝于管路中任何方位上,但應考慮檢修和操作的方便。
5、必須使介質向和本使用說明書結構說明中第(5)條相符。
6、閥在安前應對截止閥閥進行密封性能試驗;閥在安裝前還應進行三次以上的空載啟閉試驗,閥的閥芯開關應靈活,各種軸件不應有卡阻現象。
7、安裝完畢要進行密封試驗及氣動操作試驗。
5、本閥開啟時應達到較高位置。
6、使用過程中應經常保持清潔,螺紋部分必須定期潤滑。
7、發現故障時應立即停止使用,查明原因并消除之。
8、閥在使用過程中,應定期(18個月)在氣缸內壁加注少量潤滑油。
9、閥在使用期問,應視其動頻繁程度進行定期檢查和維護。
主要零部件
零件名稱 | 閥體、閥蓋、閥瓣、閥桿 | 缸體、上下缸蓋 | 活塞 | 填料、墊片 |
J741W-16P | 鉻鎳鈦鋼 | 35# | 灰鑄鐵或鋁合金 | 聚四氟乙烯 |
J741W-16R | 鉻鎳鉬鈦鋼 |
主要性能規范
型 號 | 公稱壓力 | 試驗壓力 | 工作壓力 | 工作溫度 | 適用介質 | ||
密封(水) | 氣密封 | 殼 體 | |||||
J741W-16P | 1.6 | 1.76 | 0.6 | 2.4 | 1.6 | -40℃~+150℃ | 硝酸類 |
J741W-16R | 醋酸類 |
主要尺寸及重量
公稱通徑 | 尺 寸 | 重量(Kg) | ||||||
D | D1 | D2 | Z-Φd | b | L | H | ||
50 | 16 | 125 | 100 | 4-18 | 16 | 230 | 337 | 20 |
65 | 180 | 145 | 120 | 4-18 | 18 | 290 | 365 | 35 |
80 | 195 | 160 | 135 | 8-18 | 20 | 310 | 470 | 51 |
100 | 215 | 180 | 155 | 8-18 | 20 | 350 | 525 | 65 |
125 | 245 | 210 | 185 | 8-18 | 22 | 400 | 572 | 80 |
150 | 280 | 240 | 240 | 8-18 | 24 | 480 | 585 | 100 |
