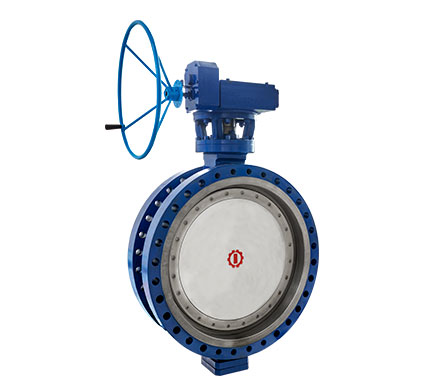

蝸輪蝶閥
產品簡介
蝸輪蝶閥是采用蝸輪頭啟閉的一種蝶閥。在大口徑的管線和操作人員不方便操作的地方安裝的蝶閥,都用都采用這種啟閉十分省力的蝸輪蝶閥。這種蝶閥適用于公稱壓力≤1.6MPa的食品,醫藥、化工、石油、電力、輕紡、造紙管道上作調節流量和截流介質的作用。上海慎遠是專業的渦輪蝶閥廠家,根據大型管網要求設計的蝸輪蝶閥,閥體強度高、安全系數大,抗拉抗撕裂,結構簡單可靠,蝸輪箱開啟操作方便省力。
產品特點
1、蝶閥結構簡單,力矩小,操作方便、迅速;
2、具有良好的流量調節功能和密封性能,氣壓測試泄露為零
3、合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好,選擇不同軟密封材料可用于水、油、氣等多種介質。
4、驅動方式為蝸輪手動機構,將手柄順時針方向旋轉90°,蝶閥即可關閉,手柄逆時針旋轉90°蝶閥開啟,安裝在閥門井中,可以加裝加長桿方便操作
制造設計標準
設計規范:GB/T 12238
結構長度:GB/T 12221
法蘭連接:GB/T 9113
試驗與檢驗:GB/T 13927
零件材料
零件名稱 |
材料 |
閥體 |
鑄鐵 球墨鑄鐵 鑄鋼 |
蝶板 |
鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
密封圈 |
丁晴橡膠(NBR) 三元乙丙橡膠(EPDM) 聚四氟乙烯(PTFE) |
閥桿 |
45# 1Cr13 |
填料 |
O型圈 柔性石墨 |
1.0MPa D341X-10 D341F-10 主要外形尺寸
DN | L | H | H0 | A | B | D | D1 | D2 | n-d | 重量kg |
50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 | 13 |
65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 | 14 |
80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 | 15.5 |
100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 | 19.5 |
125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 | 25.5 |
150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 | 28.5 |
200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 8-22 | 48 |
250 | 250 | 206 | 646 | 270 | 280 | 395 | 350 | 319 | 12-22 | 69 |
300 | 270 | 230 | 738 | 380 | 420 | 445 | 400 | 370 | 12-22 | 91 |
350 | 290 | 248 | 761 | 380 | 420 | 505 | 460 | 429 | 16-22 | 110 |
400 | 310 | 289 | 877 | 450 | 470 | 565 | 515 | 480 | 16-26 | 140 |
450 | 330 | 320 | 938 | 480 | 490 | 615 | 565 | 530 | 20-26 | 180 |
500 | 350 | 343 | 993 | 480 | 490 | 670 | 620 | 582 | 20-26 | 215 |
600 | 390 | 413 | 1131 | 480 | 490 | 780 | 725 | 682 | 20-30 | 290 |
700 | 430 | 478 | 1476 | 640 | 660 | 895 | 840 | 794 | 24-30 | 560 |
800 | 470 | 525 | 1533 | 640 | 660 | 1015 | 950 | 901 | 24-33 | 910 |
900 | 510 | 585 | 1655 | 750 | 860 | 1115 | 1050 | 1001 | 28-33 | 1500 |
1000 | 550 | 640 | 1765 | 850 | 900 | 1230 | 1160 | 1112 | 28-36 | 1750 |
1.6MPa D341X-16 D341F-16 主要外形尺寸
DN | L | H | H0 | A | B | D | D1 | D2 | n-d | 重量KG |
50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 | 13 |
65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 | 14 |
80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 | 15.5 |
100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 | 19.5 |
125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 | 25.5 |
150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 | 28.5 |
200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 12-22 | 48 |
250 | 250 | 206 | 646 | 270 | 280 | 405 | 355 | 319 | 12-26 | 69 |
300 | 270 | 230 | 738 | 380 | 420 | 460 | 410 | 370 | 12-26 | 91 |
350 | 290 | 248 | 761 | 380 | 420 | 520 | 470 | 429 | 16-26 | 110 |
400 | 310 | 289 | 877 | 450 | 470 | 580 | 525 | 480 | 16-30 | 140 |
450 | 330 | 320 | 938 | 480 | 490 | 640 | 585 | 548 | 20-30 | 180 |
500 | 350 | 343 | 993 | 480 | 490 | 715 | 650 | 609 | 20-33 | 215 |
600 | 390 | 413 | 1131 | 480 | 490 | 840 | 770 | 720 | 20-36 | 290 |
700 | 430 | 478 | 1476 | 640 | 660 | 910 | 840 | 794 | 24-36 | 560 |
800 | 470 | 525 | 1533 | 640 | 660 | 1025 | 950 | 901 | 24-39 | 910 |
900 | 510 | 585 | 1655 | 750 | 860 | 1125 | 1050 | 1001 | 28-39 | 1500 |
1000 | 550 | 640 | 1765 | 850 | 900 | 1255 | 1170 | 1112 | 28-42 | 1750 |
