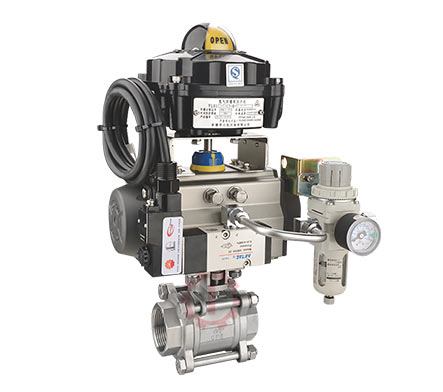

氣動三片式球閥
產品概述
適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。
產品特點
1、連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。
2、閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。
3、閥座采用彈性密封結構,密封可靠,啟閉輕松。
4、閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。
5、二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置??稍O(shè)置90°開關定位機構。
6、根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。 適用場景:選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
執行標準
設計制造: GB/T 12237
結構長度: GB/T 12221
連接端: ASME B1.20.1、ASME B16.11、GB/T 7306、GB/T 12224
檢驗和試驗:GB/T 26480
